電動排泥閥 |
![]() |
產品名稱: | 電動排泥閥 | |||||
型號: | J941X | ||||||
口徑: | DN50-400 | ||||||
壓力: | 0.6-1.6MPa | ||||||
材質: | 鑄鐵,鑄鋼,不銹鋼等 | ||||||
|
|||||||
您正在瀏覽:【電動排泥閥】 |
電動排泥閥詳細介紹
電動排泥閥工作原理:
1、供介質為液、氣的管道上作截流作用。

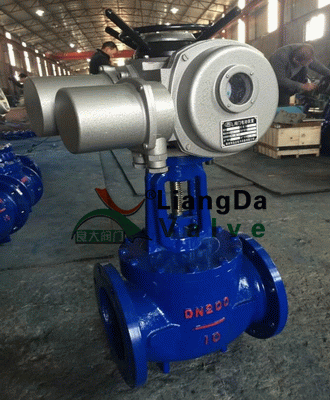

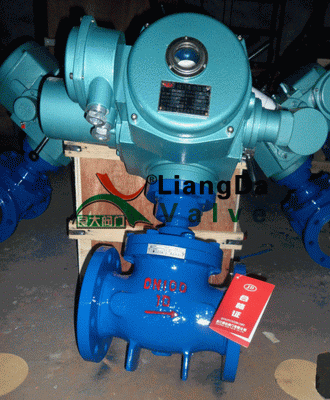

電動排泥閥產品實物圖:


電動排泥閥主要參數:
壓力等級 | 0.6MPa-1.6MPa |
電動頭電壓 | 220V、380V,訂貨時注明 |
閥體、支架材料 | 鑄鐵,球墨鑄鐵,WCB |
閥桿材料 | 不銹鋼 |
閥板材料 | 球墨鑄鐵,熱合橡膠、WCB+熱合橡膠 |
法蘭連接標準 | GB/T 17241.6-98 |
試壓標準 | GB/T 13927-92 |
注:高度H,如用戶需要加高訂貨時注明,不注明按尺寸表中H供貨 |

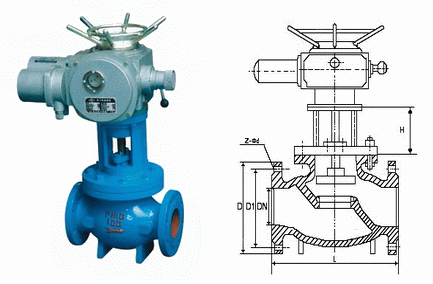

電動排泥閥外形結構圖:

電動排泥閥連接尺寸:
DN | L1 | L2 | H | D | D1 | Z-фd |
50 | 110 | 95 | 200 | 165 | 125 | 4-8 |
80 | 135 | 125 | 230 | 200 | 160 | 4-8 |
100 | 160 | 125 | 250 | 220 | 180 | 8-18 |
150 | 205 | 145 | 300 | 285 | 340 | 8-23 |
200 | 220 | 185 | 350 | 340 | 295 | 8-23 |
250 | 260 | 205 | 400 | 395 | 350 | 12-23 |
300 | 280 | 245 | 450 | 445 | 400 | 12-23 |
400 | 335 | 310 | 550 | 656 | 515 | 16-25 |
