當前位置：首頁 >> 閘閥 >> 德標閘閥 >> F4德標法蘭閘閥

更新時間 2025-5-10 0:38:49

德標閘閥

F4德標法蘭閘閥

產品名稱：

F4德標法蘭閘閥

型號：

口徑：

DN50-600

壓力：

1.6-6.4MPa

材質：

碳鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【F4德標法蘭閘閥】

F4德標法蘭閘閥詳細介紹

F4德標法蘭閘閥產品概述：
F4德標法蘭閘閥系列適用于壓力PN1.6~6.4MPa，工作溫度 -29~425℃（碳鋼）及 -40~500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。通過選用不同的材質，德標法蘭閘閥廣泛用于化工、火力、發電廠等油品、水、蒸氣管道上。

F4德標法蘭閘閥標準規范：

結構形式	BB-BG-OS＆Y
驅動方式	手動 Hand-operated
驅動方式	電動 Electric-actuated
設計標準	DIN3352
結構長度	DIN3202
連接法蘭	DIN2543-2547
試驗和檢驗	DIN3230

F4德標法蘭閘閥性能規范：

公稱壓力（MPa）	殼體實驗壓力（MPa）	密封試驗壓力（MPa）	適用溫度（℃）	使用介質
1.6	2.4	1.76	-110～600℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

F4德標法蘭閘閥零件材料：

殼體	GS-C25												1.4308
閥瓣	GS-C25					1.4308		1.4408			Monel
閥桿	13Cr					1.4308		1.4408			Monel		F304
閥瓣密封面	13Cr	13Cr		STL		1.4308	STL	1.4408		STL	Monel		1.4308	1.4308		STL
閥座密封面	13Cr	STL		STL		1.4308	STL	1.4408		STL	Monel		1.4308	STL		STL
殼體	1.4408					1.4306				1.4301
閥瓣
閥桿	1.4408					1.4306				1.4301
閥瓣密封面	1.4408		1.4408		STL	1.4306	1.4306		STL	1.4301		1.4301			STL
閥座密封面	1.4408		STL		STL	1.4306	STL		STL	1.4301		STL			STL

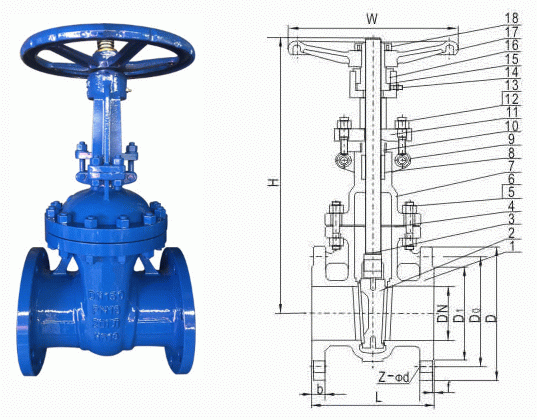

F4德標法蘭閘閥外形結構圖：

F4德標法蘭閘閥連接尺寸：

壓力等級 (MPa)		PN1.6MPa
口徑 Size	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		150	170	180	190	200	210	230	250	270	290	310	330	350	390
H		305	354	402	437	496	541	699	815	914	1189	1350	1680	1907	2050
W		200	200	750	250	300	350	400	400	450	450	50	500	600	600
重量(Kg)		15	17	23	43	51	68	105	176	285	356	568	702	895	1045

壓力等級 (MPa		PN2.5MPa
口徑 Size	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		150	170	180	190	200	210	230	250	270	290	310	330	350	390
H		325	363	415	453	505	556	744	864	948	1269	1450	1680	1907	2050
W		200	200	250	300	350	400	450	500	550	600	600		600	600
重量(Kg)		20	30	39	58	80	101	190	290	405	510	650	702	895	1045

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【F4德標法蘭閘閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
