當前位置：首頁 >> 鍛鋼閥門
>> 鍛鋼保溫閥門 >> 保溫鍛鋼閘閥 | 保溫鍛鋼閘閥 |
 |
產品名稱： | 保溫鍛鋼閘閥 | |||||
| 型號： | BZ41Y | ||||||
| 口徑： | DN15-100 | ||||||
| 壓力： | 150-1500LB | ||||||
| 材質： | 鍛鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【保溫鍛鋼閘閥】 | |||||||
保溫鍛鋼閘閥詳細介紹
保溫鍛鋼閘閥產品概述：
保溫鍛鋼閘閥主要用于石油、化工、冶金等系統中，保溫鍛鋼閘閥的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。
保溫鍛鋼閘閥零件材料：
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
AS to ASTM |
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
2 |
閥座 |
A276 420 |
A276 304 |
A276 304(L) |
A276F316(L) |
3 |
閘板 |
A276 410&403 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
4 |
閥桿 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
5 |
墊片 |
316夾柔性石墨+graphite |
316夾PTFESS+PTFE |
||
6 |
閥蓋 |
A105 |
A182F22 |
A182F304(L) |
A182 F316(L) |
7 |
閥蓋螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
8 |
圓柱銷 |
A276 420 |
A276 304 |
||
9 |
填料壓套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
10 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
11 |
填料壓板 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
13 |
閥桿螺母 |
A276 410 |
|||
14 |
銷緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
15 |
銘牌 |
SS |
|||
16 |
手輪 |
A197 |
|||
17 |
潤滑墊片 |
A472 431 |
|||
18 |
填料 |
柔性石墨 |
PTFE |
||
19 |
適用介質
|
水、蒸氣、油品等 |
水、蒸氣、油品等 |
硝酸、醋酸等 |
|
20 |
適用溫度
|
-29℃-425℃ |
-29℃-550℃ |
-29℃-180℃ |
|

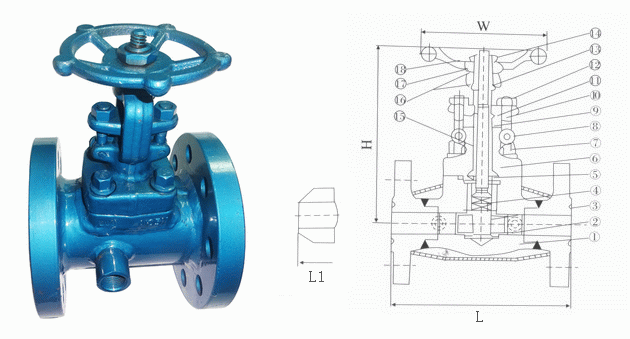

保溫鍛鋼閘閥外形結構圖：
保溫鍛鋼閘閥150LB-600LB連接尺寸：
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
L(RF) |
150 |
108 |
117 |
117 |
140 |
165 |
203 |
300 |
140 |
152 |
152 |
178 |
190 |
216 |
|
600 |
165 |
190 |
190 |
229 |
241 |
292 |
|
H(OPEN) |
150,300 |
158 |
169 |
169 |
236 |
246 |
283 |
600 |
169 |
197 |
197 |
246 |
283 |
320 |
|
W |
100 |
100 |
100 |
160 |
160 |
180 |
|
2-G |
3/8 |
3/8 |
3/8 |
1/2 |
1/2 |
1/2 |
|
保溫鍛鋼閘閥900LB-1500LB連接尺寸：
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
L(RF) |
900-1500Lb |
216 |
229 |
254 |
279 |
305 |
371 |
900-1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
H(OPEN) |
197 |
197 |
236 |
246 |
283 |
330 |
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
|
2-G |
3/8 |
3/8 |
3/8 |
1/2 |
1/2 |
1/2 |
|
