隔膜式脈沖阻尼器 |
![]() |
產品名稱: | 隔膜式脈沖阻尼器 | |||||
型號: | LDMZ | ||||||
口徑: | DN15-100 | ||||||
壓力: | 0.6-2.5MPa | ||||||
材質: | 碳鋼、304、316、UPVC | ||||||
|
|||||||
您正在瀏覽:【隔膜式脈沖阻尼器】 |
隔膜式脈沖阻尼器詳細介紹
隔膜式脈沖阻尼器產品概述:
隔膜式脈沖阻尼器工作原理:
隔膜式脈沖阻尼器在泵的排出沖程,脈沖阻尼器內氣體被壓縮,脈沖阻尼器內的液體量增加,這就把泵排出的一部分液體存入了脈沖阻尼器,削減了流量峰值;在泵的吸入沖程,脈沖阻尼器內空氣膨脹,脈沖阻尼器內液體流出,補充管路流量,增加管路流量谷值,從而減小了管路的流量脈動。隔膜式脈沖阻尼器分為上下殼體,中間由聚四氟乙烯&橡膠復合膜片分隔,是最常用的脈沖阻尼器。最大的優點就是隔膜將預充氣體和管路中的液體分開,方便維護,在合適的選型、充壓條件下,能夠減少絕大多數的脈沖。

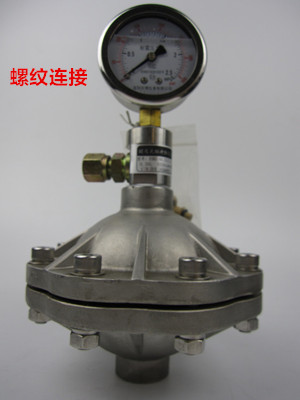

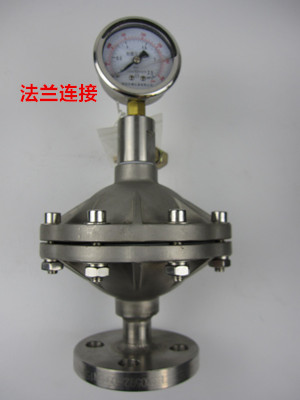

隔膜式脈沖阻尼器產品實物圖:


隔膜式脈沖阻尼器連接尺寸:
型號 |
實際容積L |
額定壓力MPa |
材質 |
外形尺寸 |
連接方式 |

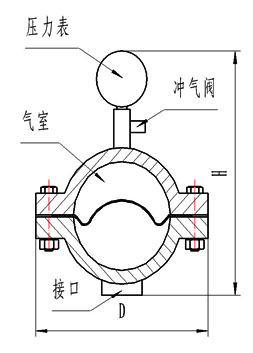

脈沖緩沖器結構圖 |
|
高㎜ |
直徑㎜ |
||||||
LDMZ-P0.35/1.0 |
0.35 |
1.0 |
PVC |
235 |
Φ142 |
RC1/2" |
![]() |
LDMZ-P0.6/1.0 |
0.6 |
1.0 |
PVC |
250 |
Φ174 |
RC3/4" |
|
LDMZ-P1.0/1.0 |
1.0 |
1.0 |
PVC |
310 |
Φ210 |
RC1" |
|
LDMZ-P2.0/1.0 |
2.0 |
1.0 |
PVC |
380 |
Φ260 |
RC1+1/4" |
|
LDMZ-S0.35/2.5(5.0) |
0.34 |
2.5/5.0 |
304/316L/碳鋼 (可內襯ECTFE) |
220 |
Φ140 |
RC1/2" |
|
LDMZ-S0.6/2.5(5.0) |
0.6 |
2.5/5.0 |
304/316L/碳鋼(可內襯ECTFE) |
230 |
Φ170 |
RC3/4" |
|
LDMZ-S1.0/2.5(5.0) |
0.95 |
2.5/5.0 |
304/316L/碳鋼(可內襯ECTFE) |
250 |
Φ215 |
RC1" |
|
LDMZ-S2.0/2.5(5.0) |
2.0 |
2.5/5.0 |
304/316L(可內襯ECTFE) |
300 |
Φ240 |
RC1+1/4" |
|
LDMZ-S4.0/2.5(5.0) |
4.2 |
2.5/5.0 |
304/316L(可內襯ECTFE) |
340 |
Φ260 |
RC1+1/4" |
|
LDMZ-S6.0/2.5 |
6.0 |
2.5 |
304/316L |
380 |
Φ320 |
RC2" |
|
連接口徑可根據要求定做 |
購買隔膜式脈沖阻尼器時,請?zhí)峁┮韵聰?shù)據:
1、隔膜式脈沖阻尼器的容積、材質、連接方式(或提供泵的流量、壓力、介質、材質、溫度,由我公司為您提供精確選型)常規材質有:PVC,碳鋼,304不銹鋼,316不銹鋼,如需要其他材質的請?zhí)厥庹f明。
